Ст3пс и Сталь 20: чем отличаются и почему Ст3 можно легко заменить на Ст20, а наоборот — нет
В мире металлопроката есть две марки стали, которые встречаются чаще всего: Ст3пс (сталь обыкновенного качества) и Сталь 20 (сталь качественная). Они похожи по химическому составу, часто используются в одних и тех же отраслях, и у многих возникает вопрос: можно ли их заменять друг другом?
Ответ не так прост, как кажется. Разберёмся в деталях на основе двух ключевых стандартов: ГОСТ 380-2005 (для Ст3пс) и ГОСТ 1050-2013 (для Стали 20).
Что такое Ст3пс?
Ст3пс — это сталь обыкновенного качества, полуспокойная (буква «пс»). Она выплавляется по ГОСТ 380-2005 и предназначена для изготовления горячекатаного проката: сортового, фасонного, листового, а также труб, поковок и штамповок.
Химический состав Ст3пс (по ГОСТ 380-2005):
| Элемент | Массовая доля, % |
|---|---|
| Углерод (C) | 0,14–0,22 |
| Кремний (Si) | 0,05–0,17 |
| Марганец (Mn) | 0,35–0,65 |
| Сера (S) | ≤ 0,050 |
| Фосфор (P) | ≤ 0,040 |
| Хром (Cr) | ≤ 0,30 |
| Никель (Ni) | ≤ 0,30 |
| Медь (Cu) | ≤ 0,30 |
Ключевая особенность: это сталь обыкновенного качества. Требования к ней менее строгие, чем к качественной стали. Например, сера и фосфор допускаются в более высоких концентрациях.
Что такое Сталь 20?
Сталь 20 — это качественная нелегированная конструкционная сталь. Она выплавляется по ГОСТ 1050-2013 и применяется для изготовления ответственных деталей машин, труб, поковок, штамповок, калиброванного проката.
Химический состав Стали 20 (по ГОСТ 1050-2013):
| Элемент | Массовая доля, % |
|---|---|
| Углерод (C) | 0,17–0,24 |
| Кремний (Si) | 0,17–0,37 |
| Марганец (Mn) | 0,35–0,65 |
| Сера (S) | ≤ 0,035 |
| Фосфор (P) | ≤ 0,030 |
| Хром (Cr) | ≤ 0,25 |
| Никель (Ni) | ≤ 0,30 |
| Медь (Cu) | ≤ 0,30 |
Ключевая особенность: это сталь качественная конструкционная. Она имеет более узкие пределы по сере и фосфору (вредным примесям), а также более высокое содержание кремния (как раскислителя).

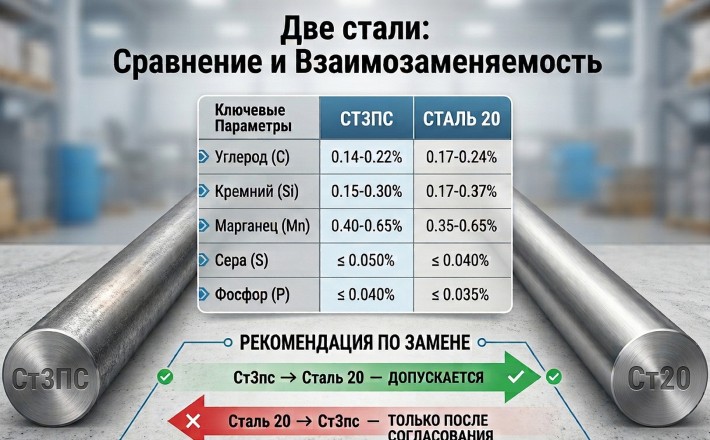

Главные отличия: таблица сравнения
| Параметр | Ст3пс (ГОСТ 380-2005) | Сталь 20 (ГОСТ 1050-2013) | Комментарий |
|---|---|---|---|
| Класс качества | Обыкновенного качества | Качественная | Ст20 — выше классом |
| Углерод, % | 0,14–0,22 | 0,17–0,24 | Перекрываются, но у Ст20 нижний предел выше |
| Кремний, % | 0,05–0,17 | 0,17–0,37 | У Ст20 значительно выше |
| Сера, % | ≤ 0,050 | ≤ 0,035 | У Ст20 жёстче ограничение |
| Фосфор, % | ≤ 0,040 | ≤ 0,030 | У Ст20 жёстче ограничение |
| Хром, % | ≤ 0,30 | ≤ 0,25 | Незначительно |
| Никель, % | ≤ 0,30 | ≤ 0,30 | Одинаково |
| Медь, % | ≤ 0,30 | ≤ 0,30 | Одинаково |
Почему Ст3 можно легко заменить на Ст20?
Замена Ст3пс на Сталь 20 — это замена на более качественный материал. Это всегда безопасно с технической точки зрения, потому что:
Сталь 20 чище по примесям. Сера и фосфор — главные враги стали. Они вызывают хрупкость, снижают пластичность и ударную вязкость. У Стали 20 их меньше, значит, она лучше.
Более высокое содержание кремния. Кремний — хороший раскислитель. Сталь 20 более полно раскислена, что даёт более плотную и однородную структуру.
Более узкий разброс по углероду. Сталь 20 имеет более предсказуемые механические свойства.
Механические свойства не хуже. Предел прочности и текучести Стали 20 как минимум не уступают Ст3пс, а часто и превосходят.
Вывод: если вам нужна Ст3пс, а в наличии только Сталь 20 — можно смело брать. Вы получите материал с лучшими характеристиками. Единственный минус — цена. Сталь 20 незначительно, но дороже.
Почему Сталь 20 не всегда можно заменить на Ст3?
А вот здесь кроется главная ловушка. Замена Стали 20 на Ст3пс — это замена на материал более низкого класса качества. Это допустимо не всегда. Вот почему:
1. Более высокое содержание серы и фосфора.
У Ст3пс сера до 0,050%, фосфор до 0,040%. У Стали 20 — 0,035% и 0,030% соответственно. Для ответственных деталей, работающих при ударных нагрузках или низких температурах, это критично. Сталь с повышенной серой может дать трещины при сварке и хрупкое разрушение.
2. Более низкое содержание кремния.
У Ст3пс кремний 0,05–0,17%, у Стали 20 — 0,17–0,37%. Кремний влияет на раскисление и механические свойства. При замене на Ст3пс вы можете получить более рыхлую структуру и худшую свариваемость (из-за остаточного кислорода).
3. Широкий разброс свойств.
Сталь обыкновенного качества не гарантирует таких узких пределов по механическим свойствам, как качественная. Если деталь рассчитана на определённый предел текучести, Ст3пс может его не обеспечить.
4. Особые требования к свариваемости.
Для некоторых ответственных сварных конструкций требуется именно качественная сталь с гарантированным химическим составом. Ст3пс такой гарантии не даёт.
5. Требования нормативной документации.
Если в проекте, чертеже или техническом регламенте указана Сталь 20 — замена на Ст3пс без согласования с проектировщиком запрещена. Это может привести к отказу в приёмке или аварии.
Когда замена Ст20 на Ст3пс всё-таки возможна?
Замена допустима, если:
Нагрузки на деталь невысокие, и запас прочности большой.
Нет ударных нагрузок и работы при отрицательных температурах.
Сварные швы неответственные, и требования к ним невысокие.
Есть письменное согласование с проектировщиком или заказчиком.
Пример: для изготовления подставки, стеллажа, декоративной конструкции, где нет высоких нагрузок, Ст3пс вполне подойдёт вместо Стали 20. Но для вала, шестерни или несущей сварной фермы — только Сталь 20.
Итог: правило односторонней замены
Запомните простое правило:
✅ Ст3пс → Сталь 20 — можно всегда (это улучшение).
❌ Сталь 20 → Ст3пс — можно только после проверки и согласования (это ухудшение).
Это как с бензином: можно залить АИ-95 вместо АИ-92 (машина поедет лучше), но нельзя залить АИ-92 вместо АИ-95, если производитель требует только 95-й, например, на форсированном двигателе.
Что это значит для покупателей металлопроката?
В МИРе МЕТАЛЛА в Тольятти всегда есть в наличии и Ст3 и Ст20. Наши менеджеры помогут подобрать нужную марку под вашу задачу. Если вы сомневаетесь, можно ли заменить одну сталь на другую, — позвоните нам, мы проконсультируем.
Помните: правильный выбор марки стали — это не только экономия, но и безопасность вашей металлоконструкции.
