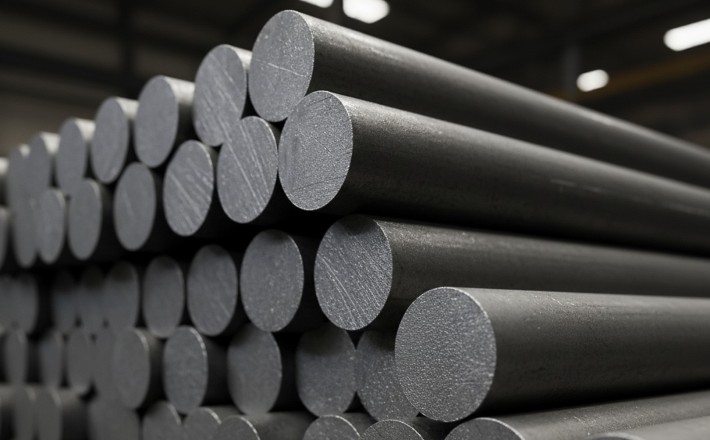

Всё об инструментальной легированной стали по ГОСТ 5950-2000
ГОСТ 5950-2000 — это межгосударственный стандарт, устанавливающий общие технические условия для прутков, полос и мотков из инструментальной легированной стали. Этот документ пришел на смену ГОСТ 5950-73 и является ключевым для производителей штампового, режущего и измерительного инструмента, работающего в условиях высоких нагрузок и температур.
СКАЧАЙТЕ ПОЛНЫЙ ПРАЙС-КАТАЛОГ НА ВСЕ ТОВАРЫ
Область применения
Стандарт распространяется на:
Горячекатаные, кованые, калиброванные прутки и полосы, а также на мотки.
В части норм химического состава — также на слитки, заготовки, поковки, лист, ленту, трубы и другую металлопродукцию.
Ключевая классификация
1. По назначению (основная классификация):
Группа I — для инструмента, используемого для обработки материалов в холодном состоянии (резка, штамповка, волочение). Примеры марок: Х12МФ, 9ХС, ХВГ.
Группа II — для инструмента, используемого для обработки металлов давлением при температурах выше 300 °C (горячая штамповка, пресс-формы). Примеры марок: 5ХНМ, 4Х5МФС, 3Х3М3Ф.
2. По способу дальнейшей обработки:
Подгруппа «а» — для горячей обработки давлением и холодного волочения (без контроля структурных характеристик).
Подгруппа «б» — для холодной механической обработки (с полным объемом испытаний).
3. По качеству поверхности:
Горячекатаная и кованая: 2ГП (для подгруппы «а»), 3ГП (для подгруппы «б» повышенного качества), 4ГП (для подгруппы «б» обычного качества).
Калиброванная: группы Б и В.
Со специальной отделкой поверхности: группы В, Г, Д.
Марки стали и химический состав
Стандарт устанавливает строгие нормы на химический состав для широкого перечня марок, разделенных на две группы.
Группа I (для холодного деформирования): 13Х, 9ХС, Х12МФ, Х12Ф1, ХВГ, 6Х6В3МФС и др.
Группа II (для горячего деформирования): 5ХНМ, 4Х5МФС, 3Х3М3Ф, 4Х4ВМФС, 5Х3В3МФС и др.
Обозначение марок: цифры указывают содержание углерода в десятых долях процента, буквы — легирующие элементы (Х — хром, В — вольфрам, М — молибден, Ф — ванадий, С — кремний, Н — никель, Г — марганец).
Основные технические требования
1. Состояние поставки и твердость:
Металлопродукцию поставляют в термически обработанном состоянии (после отжига или высокого отпуска).
Нормируется твердость в состоянии поставки (НВ). Для подгруппы «а» твердость не должна превышать 255 НВ, а для подгруппы «б» установлены конкретные значения для каждой марки (например, для Х12МФ — не более 255 НВ, для 9ХС — не более 241 НВ).
Нормируется твердость после закалки (HRC) для образцов. Например, для Х12МФ после закалки и отпуска — не менее 61 HRC.
2. Обезуглероживание:
Глубина обезуглероженного слоя для горячекатаной и кованой продукции строго ограничивается в зависимости от размера (от 0,35 мм для профилей 4-8 мм до 1,3 мм для профилей 70-100 мм).
Для проката со специальной отделкой поверхности обезуглероживание не допускается.
3. Качество поверхности:
Для группы 2ГП дефекты должны быть удалены пологой зачисткой с ограничением по глубине.
Для групп 3ГП и 4ГП требования строже, а глубина залегания дефектов отсчитывается от действительного (для 3ГП) или номинального (для 4ГП) размера.
4. Макро- и микроструктура:
Макроструктура не должна иметь грубых дефектов. Допускаются ликвационные дефекты в ограниченных баллах.
Микроструктура для сталей группы I (подгруппа «б») нормируется по:
Зернистому перлиту (баллы 1-6 по шкале №1, Приложение Г).
Карбидной сетке (не более балла 3-4 по шкале №4, Приложение Ж).
Карбидной неоднородности для высоколегированных сталей (Х12, Х12МФ и др.) по шкалам №2 и №3 (Приложения Д, Е).
Величина зерна аустенита нормируется в зависимости от размера профиля и группы стали.
Правила приемки и контроля
Металлопродукция принимается партиями от одной плавки, размера, подгруппы и режима термообработки.
Проводится выборочный контроль химического состава, размеров, твердости, глубины обезуглероживания, макро- и микроструктуры.
Для металлопродукции диаметром/толщиной до 40 мм макроструктура, карбидная неоднородность и величина зерна гарантируются технологией без проведения контроля.
Применение марок стали (согласно справочному Приложению А)
Группа I (Холодная обработка):
Х12, Х12МФ, Х12Ф1: Вырубные и просечные штампы, волочильный инструмент, сложные кузовные штампы. Отличаются высокой износостойкостью.
9ХС, ХВГ: Сверла, метчики, развертки, плашки, измерительный инструмент. Низкая деформация при закалке.
6Х6В3МФС: Резьбонакатные ролики, зубонакатники, ножи для резки высокопрочных сталей.
Группа II (Горячая обработка):
5ХНМ, 5Х2МНФ: Крупногабаритные штампы для горячей штамповки поковок.
4Х5МФС, 4Х4ВМФС: Вставки штампов, пресс-формы литья под давлением алюминиевых и медных сплавов.
3Х3М3Ф: Инструмент для высокоскоростной штамповки, подвергающийся интенсивному охлаждению.
Заключение
ГОСТ 5950-2000 — это комплексный стандарт, обеспечивающий высокое и стабильное качество инструментальных легированных сталей. Его использование позволяет точно подобрать материал для конкретного вида инструмента, будь то холодная штамповка, резка или работа в условиях высоких температур, гарантируя его долговечность и надежность.
