Бесшовные трубы: в чём их сила и чем отличаются холоднодеформированные от горячедеформированных
Бесшовная труба — это символ надёжности в мире металлопроката. В отличие от сварных труб, она не имеет продольного шва, а значит — не имеет слабого места. Именно поэтому бесшовные трубы применяются там, где от прочности зависит всё: в нефтегазовой отрасли, энергетике, машиностроении, авиации и космонавтике.
Но и внутри этого класса труб есть разделение. В зависимости от технологии производства бесшовные трубы делятся на горячедеформированные (ГОСТ 8732-78) и холоднодеформированные (ГОСТ 8734-75). Разберёмся, в чём их принципиальные различия и какую выбрать для конкретной задачи.
Главные достоинства бесшовных труб
Прежде чем сравнивать виды, напомним общие преимущества бесшовных труб перед сварными:
Отсутствие сварного шва — главное слабое место сварных труб исключено. Нет шва — нет концентратора напряжений, нет риска разрыва по шву.
Равномерная структура металла — по всему сечению труба имеет одинаковые механические свойства.
Высокое рабочее давление — бесшовные трубы выдерживают давления в разы выше, чем сварные аналоги.
Надёжность в агрессивных средах — меньше дефектов, меньше очагов коррозии.
Долговечность — срок службы бесшовных труб существенно выше.
Горячедеформированные трубы (ГОСТ 8732-78)
Как производят: Заготовку (слиток или круглый прокат) нагревают до высокой температуры и прошивают, формируя гильзу, которую затем прокатывают до нужных размеров.
Ключевые характеристики по ГОСТ 8732-78:
| Параметр | Значение |
|---|---|
| Технология | Горячая деформация (прокатка, прессование) |
| Наружный диаметр | От малых до 250 мм (широкий диапазон) |
| Толщина стенки | От 2,5 до 30 мм и выше |
| Длина | Немерной длины: от 4 до 12,5 м |
| Точность по диаметру | До 50 мм: ±0,5 мм; 50–219 мм: ±0,8–1,0%; свыше 219 мм: ±1,0–1,25% |
| Точность по стенке | ±10–15% в зависимости от размера |
| Кривизна на 1 м | 1,5–4,0 мм в зависимости от толщины стенки |
Где применяют: Магистральные трубопроводы, нефтегазовая отрасль, энергетика, строительство, машиностроение, изготовление конструкций, работающих под высоким давлением.
Плюсы: Большие диаметры и толстые стенки, высокая прочность, ниже стоимость за тонну по сравнению с холоднодеформированными аналогами.
Минусы: Меньшая точность размеров, большая кривизна, шероховатая поверхность (окалина), необходимость дополнительной обработки для точных задач.
Холоднодеформированные трубы (ГОСТ 8734-75)
Как производят: Горячекатаную заготовку (гильзу) подвергают холодной деформации — волочению или прокатке — при комнатной температуре, с промежуточными отжигами.
Ключевые характеристики по ГОСТ 8734-75:
| Параметр | Значение |
|---|---|
| Технология | Холодная деформация (волочение, прокатка) |
| Наружный диаметр | От 4 до 250 мм |
| Толщина стенки | От 0,2 до 24 мм (особотонкостенные — от 0,2 мм) |
| Длина | Немерной длины: от 1,5 до 11,5 м; мерной: от 4,5 до 9 м |
| Точность по диаметру | 4–10 мм: ±0,15 мм; 10–30 мм: ±0,30 мм; 30–50 мм: ±0,40 мм; свыше 50 мм: ±0,8% |
| Точность по стенке | До 1 мм: ±0,12 мм; 1–5 мм: ±10%; свыше 5 мм: ±8% |
| Кривизна на 1 м | 1,0–3,0 мм (значительно меньше) |
Классификация по толщине стенки:
Особотонкостенные — Dн/s > 40, а также трубы диаметром ≤ 20 мм со стенкой ≤ 0,5 мм
Тонкостенные — Dн/s от 12,5 до 40, диаметр ≤ 20 мм со стенкой до 1,5 мм
Толстостенные — Dн/s от 6 до 12,5
Особотолстостенные — Dн/s < 6
Где применяют: Приборостроение, авиация, медицинская техника, точное машиностроение, гидравлика, пневматика, производство подшипников, высокоточные теплообменники, капиллярные трубки, топливные системы.
Плюсы: Высокая точность размеров, минимальная кривизна, тонкие и сверхтонкие стенки, чистая гладкая поверхность, повышенная прочность за счёт наклёпа (при отсутствии отжига).
Минусы: Меньший диапазон по толщине стенки (в сторону увеличения), ограничения по длине, более высокая стоимость.

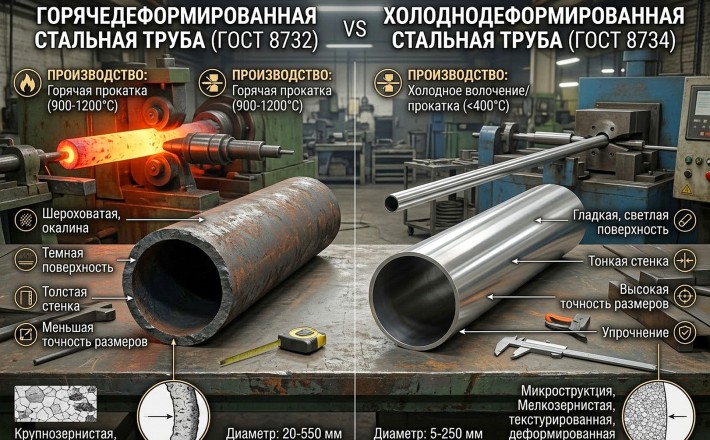

Сравнительная таблица: что выбрать?
| Критерий | Горячедеформированная (ГОСТ 8732-78) | Холоднодеформированная (ГОСТ 8734-75) |
|---|---|---|
| Точность диаметра | Средняя (±0,5–1,25%) | Высокая (±0,15–0,8%) |
| Точность стенки | ±10–15% | ±8–12% |
| Минимальная стенка | 2,5 мм и выше | От 0,2 мм |
| Максимальная стенка | До 30 мм и выше | До 24 мм |
| Кривизна | 1,5–4,0 мм/м | 1,0–3,0 мм/м |
| Поверхность | С окалиной, шероховатая | Гладкая, чистая |
| Прочность | Стандартная | Повышенная (наклёп) |
| Диапазон длин | 4–12,5 м | 1,5–11,5 м |
| Стоимость | Ниже | Выше |
Какую трубу выбрать?
Выбирайте горячедеформированную (ГОСТ 8732-78), если вам нужно:
Большой диаметр (от 100 мм и выше)
Толстая стенка (свыше 20 мм)
Работа под высоким давлением в магистральных трубопроводах
Строительные и общепромышленные задачи
Минимизация стоимости при больших объёмах
Выбирайте холоднодеформированную (ГОСТ 8734-75), если вам нужно:
Высокая точность размеров (для приборостроения, гидравлики, пневматики)
Тонкая или сверхтонкая стенка (менее 2,5 мм)
Минимальная кривизна (для точных механизмов)
Чистая гладкая поверхность (без окалины)
Повышенная прочность за счёт наклёпа
Малые диаметры (от 4 мм)
Итог
Бесшовные трубы — это вершина надёжности в мире трубного проката. Горячедеформированные трубы — это «рабочие лошадки» промышленности: они выдерживают огромные нагрузки, но не блещут точностью. Холоднодеформированные — это «ювелирный инструмент»: они созданы для задач, где важны миллиметры и микроны.
Выбор между ними — это всегда баланс между точностью и стоимостью, между технической необходимостью и бюджетом. И теперь, зная точные параметры по ГОСТ, вы сможете сделать этот выбор осознанно.
«Мир Металла» в Тольятти предлагает бесшовные трубы обоих типов. Наши менеджеры помогут подобрать оптимальный вариант под вашу задачу — от магистрального трубопровода до капиллярной трубки.
