Сталь 45 и 40Х: чем отличаются и почему 45 можно легко заменить на 40Х, а наоборот — нет

В машиностроении, ремонте и производстве металлоконструкций две марки стали встречаются едва ли не чаще всех остальных: Сталь 45 (качественная углеродистая) и 40Х (легированная хромистая). Они похожи по содержанию углерода, обе идут на валы, шестерни и крепёж, и у многих возникает резонный вопрос: а можно ли их менять местами?

Ответ, как и в случае с любой заменой материала, не симметричен. Разберёмся, почему 45 можно заменить на 40Х без опасений, а вот обратная замена требует серьёзной проверки.

Что такое Сталь 45?

Сталь 45 — это качественная нелегированная (углеродистая) конструкционная сталь. Она выплавляется по ГОСТ 1050-2013. Число «45» в маркировке означает среднее содержание углерода — около 0,45%.

Ключевые характеристики по ГОСТ 1050-2013:

• Углерод (C): 0,42–0,50%

• Кремний (Si): 0,17–0,37%

• Марганец (Mn): 0,50–0,80%

• Хром (Cr): не более 0,25% (как примесь, а не легирующий элемент)

• Сера (S): ≤ 0,035%

• Фосфор (P): ≤ 0,030%

Сталь 45 — это «рабочая лошадка» машиностроения. Из неё делают валы, оси, шестерни, шпиндели, болты, маховики — детали, от которых требуется повышенная прочность после термической обработки. Она хорошо обрабатывается резанием и относительно недорога.

Что такое 40Х?

40Х — это легированная конструкционная сталь, выплавляемая по ГОСТ 4543-2016. Буква «Х» в маркировке означает наличие хрома как основного легирующего элемента. Число «40» — среднее содержание углерода, около 0,40%.

Ключевые характеристики по ГОСТ 4543-2016:

• Углерод (C): 0,36–0,44%

• Кремний (Si): 0,17–0,37%

• Марганец (Mn): 0,50–0,80%

• Хром (Cr):0,80–1,10% — это принципиальное отличие

• Сера (S): ≤ 0,035%

• Фосфор (P): ≤ 0,030%

Хром в количестве около 1% кардинально меняет поведение стали при термической обработке. Он повышает прокаливаемость — способность стали закаливаться на большую глубину. Это означает, что после закалки и отпуска 40Х обеспечивает более высокую и, главное, равномерную прочность по всему сечению детали, даже если деталь имеет значительный диаметр.

Главное отличие: прокаливаемость

Вот где кроется суть разницы. Представьте себе два вала диаметром, скажем, 40 мм.

• Вал из Стали 45 после закалки получит высокую твёрдость только в поверхностном слое. Сердцевина останется более мягкой и менее прочной. Для многих задач это приемлемо, но не для всех.

• Вал из 40Х после закалки получит высокую твёрдость и прочность по всему сечению, потому что хром позволяет стали закаливаться «насквозь».

Именно поэтому 40Х считается более ответственной сталью. Она применяется для нагруженных деталей — валов, шестерён, шпинделей, работающих при значительных нагрузках и требующих высокой износостойкости.

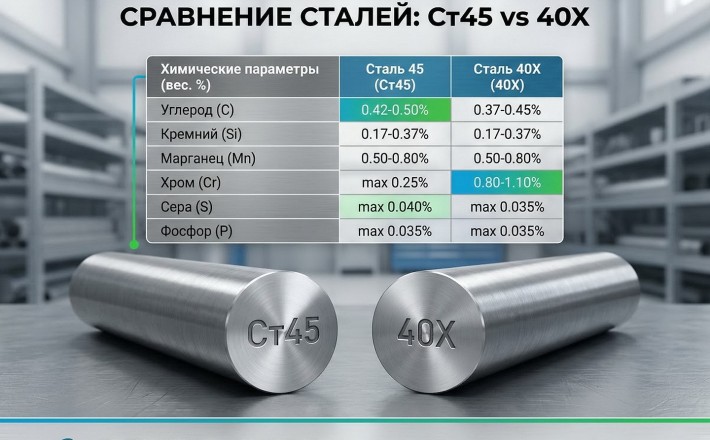

Сравнительная таблица

Почему Сталь 45 можно легко заменить на 40Х?

Замена 45 на 40Х — это замена на более качественный и легированный материал. Это всегда безопасно (или даже полезно) с технической точки зрения, потому что:

1. Прокаливаемость выше. Вы получите деталь с более равномерными и высокими свойствами по сечению, даже если не планировали этого. Это запас прочности.

2. Прочность после термообработки выше. Предел текучести 40Х после улучшения достигает не менее 785 МПа, тогда как у 45 в нормализованном состоянии — около 355 МПа. Разница колоссальная.

3. Износостойкость лучше. Хром способствует повышению твёрдости и сопротивления изнашиванию.

Единственный минус — цена. 40Х дороже. Но если в наличии есть только 40Х, а нужна 45, — это не проблема, а удача. Вы получите материал с лучшими характеристиками.

Почему 40Х нельзя всегда заменить на Сталь 45?

А вот обратная замена — это замена на менее легированный материал, и здесь нужно быть осторожным.

1. Прокаливаемость ниже.
Если деталь из 40Х имеет сечение более 10–15 мм и работает под высокой нагрузкой, замена на 45 может привести к тому, что сердцевина детали останется незакалённой и слабой. Деталь может не выдержать нагрузку, на которую была рассчитана.

2. Прочность ниже.
Там, где расчётная прочность детали опирается на свойства 40Х после улучшения (например, вал редуктора, шпиндель станка), Сталь 45 просто «не дотянет» до нужных цифр. Замена потребует увеличения сечения детали, что не всегда возможно.

3. Требования чертежа или регламента.
Если в конструкторской документации указана сталь 40Х, самовольная замена на 45 запрещена. Это может привести к отказу в приёмке изделия или, что хуже, к аварии при эксплуатации.

Когда замена 40Х на 45 всё-таки возможна?

• Нагрузки на деталь невысокие, и большой запас прочности.

• Сечение детали небольшое (прокаливаемость 45 достаточна).

• Есть письменное согласование с конструктором или технологом.

• Деталь неответственная (декоративная, вспомогательная).

Итог: правило односторонней замены

Запомните простое правило, аналогичное ситуации со Ст3 и Сталью 20:

✅ Сталь 45 → 40Х — можно всегда. Вы получаете более прочный и надёжный материал.
❌ 40Х → Сталь 45 — можно только после проверки нагрузок, сечения и согласования. Это шаг «вниз» по качеству.

Это как с инструментом: можно использовать более прочный и дорогой ключ вместо обычного (он точно не сломается), но нельзя заменить высокопрочный ключ на обычный в ответственной операции — он может подвести в самый неподходящий момент.

Что это значит для покупателей металлопроката?

В МИРе МЕТАЛЛА в Тольятти всегда есть в наличии и Сталь 45, и 40Х в различных сортаментах: круг, полоса, поковки. Наши менеджеры помогут подобрать нужную марку под вашу задачу. Если вы сомневаетесь, можно ли заменить одну сталь на другую в вашем проекте, — позвоните нам, мы проконсультируем и подскажем оптимальное решение.

Правильный выбор марки стали — это не только экономия, но и уверенность в том, что ваша деталь выдержит необходимую нагрузку.
